Szelepek



ASZ típusú tűszelep

Egyszerű konstrukciójú, belső menetes tűszelep széles nyo­más­tartományra. A hosszú élettartamot a nem forgó, ön­beálló szelepfej és a felhegesztett szelepülék biztosítja. A tű­szelep készülhet karimás, menetes, hegesztő toldatos és hegesztő tokos csatlakozással is. A tűszelep a csőve­ze­tékbe csak a szelepházon nyíllal jelzett áramlási irányban épít­hető be.

Méretek: DN 15; DN 25 / NPS 1/2”; 1”
Nyomás tartomány: PN 40 – 400 / Class 300 - 2500
Hőfok tartomány: - 60°C -tól +343°C- ig

Fő jellemzők:

  • Fojtásos szabályozásra szolgáló szerelvény
  • Kúpos felületen záró, önbeálló szelepfej
  • Felhegesztett szelepülék
  • Karimás, menetes, hegesztő toldatos, vagy hegesztő tokos csatlakozás

Kiviteli variációk:

  • Vevői igény szerint

Anyagminőségek:

  • ASTM A350 LF2
  • ASTM A479 316(L)

Tervezési szabványok:

  • Beépítési hosszak: ASME B16.10; EN 558
  • Heg. tokos kivitel: ASME B16.11; DIN 3239
  • Heg. toldatos kivitel: ASME B16.25; EN 12627
  • Menetes kivitel: ASME B1.20.1 NPT
  • Karimás kivitel: ASME B16.5; EN 1092-1; GOST 12815; GOST 12821
  • Nyomáspróba: API 598; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

ASZ


KFSZ típusú tűszelep

Az KFSZ típusú tűszelep korrózióálló kivitelben készül, 1000 psi (690 bar) névleges nyomásig. A hosszú élettartamot a nem forgó, önbeálló szelepfej, a tömszelence tömítés után kialakított, a közeggel nem érintkező orsómenet, és a mű­anyag orsóvédő biztosítja. A tűszelep a megrendelés szerint NPT 1/2” külső vagy belső, illetve M20x1,5 belső csatlakozó menetekkel gyártható. A szelepház az alján lévő csavarral lefúvatható. A tűszelep a csővezetékbe csak a szelepházon nyíllal jelzett áramlási irányban építhető be.

Méret: 1/2”
Nyomás tartomány: 0 - 10000psi
Hőfok tartomány: - 60°C -tól +150°C- ig

Fő jellemzők:

  • Korrózióálló kivitel
  • Lefúvató csavar a háztér nyomásmentesítéséhez
  • NPT 1/2” vagy M20x1,5 csatlakozó menetek
  • Kúpos felületen záró, önbeálló szelepfej

Kiviteli variációk:

  • Vevői igény szerinti csatlakozó menetekkel

Anyagminőségek:

  • ASTM A479 316(L)

Tervezési szabványok:

  • Menetes kivitel: ASME B1.20.1 NPT; ISO 965
  • Nyomáspróba: API 598; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

KFSZ

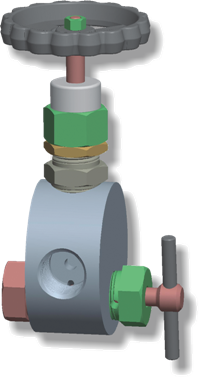

LM-1 típusú manométer tűszelep

Az LM-1 típusú manométer tűszelep lehetőséget biztosít manométerek csővezetékhez való csatlakoztatására. A sze­lep­ház négyjáratú, megrendelés szerint NPT 1/2” vagy M20x1,5 csatlakozó menetekkel. A szelepház lefúvatható, így a manométer nyomás alatt is könnyen fel-, és lesze­relhető. A manométer tűszelep a csővezetékbe csak a sze­lep­házon nyíllal jelzett áramlási irányban építhető be.

Méret: DN 15
Nyomás tartomány: PN 40 – 350
Hőfok tartomány: - 60°C -tól +150°C- ig

Fő jellemzők:

  • Négyjáratú szelepház
  • Lefúvató szelep a háztér nyomásmentesítéséhez
  • NPT 1/2” vagy M20x1,5 csatlakozó menetek
  • Kúpos felületen záró, önbeálló szelepfej
  • Felhegesztett szelepülék

Kiviteli variációk:

  • Kézikaros kivitel
  • Kézikerekes kivitel
  • Vevői igény szerinti csatlakozó menetekkel

Anyagminőségek:

  • ASTM A350 LF2
  • ASTM A479 316(L)

Tervezési szabványok:

  • Menetes kivitel: ASME B1.20.1 NPT; ISO 965
  • Nyomáspróba: API 598; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

LM-1


LM-2 típusú manométer tűszelep

Az LM-2 típusú manométer tűszelep az LM-1 típustól csak a szelepház csatlakozóinak elrendezésében különbözik.

Méret: DN 15
Nyomás tartomány: PN 40 – 350
Hőfok tartomány: - 60°C -tól +150°C- ig

Fő jellemzők:

  • Négyjáratú szelepház
  • Lefúvató szelep a háztér nyomásmentesítéséhez
  • NPT 1/2” vagy M20x1,5 csatlakozó menetek
  • Kúpos felületen záró, önbeálló szelepfej
  • Felhegesztett szelepülék

Kiviteli variációk:

  • Kézikaros kivitel
  • Kézikerekes kivitel
  • Vevői igény szerinti csatlakozó menetekkel

Anyagminőségek:

  • ASTM A350 LF2
  • ASTM A479 316(L)

Tervezési szabványok:

  • Menetes kivitel: ASME B1.20.1 NPT; ISO 965
  • Nyomáspróba: API 598; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

LM-2


LE-LF típusú elzáró és fojtó szelep

API 602 szabvány szerinti kovácsolt házas szelep 50mm név­leges méretig, széles nyomás-, és hőmérséklettartományra. Az LE típus gáz és folyadék közegek elzárására, az LF típus ezek fojtására is alkalmas. A szelepülék és a záróelem is Stel­lit 6 felhegesztéssel van ellátva a jó kopásállóság érdeké­ben. A tömszelence tömítés grafit (vagy teflon) gyűrűi üzem köz­ben is cserélhetők az orsó teljesen felhúzott állapota mel­lett. A ház-fedél tömítés nagy rugalmasságú spiráltömítés, maga­sabb nyomásoknál korrózióálló fém tömítőgyűrű. A sze­lepek igény szerint cserélhető, becsavart szelepülékkel is készülhetnek.

Mérettartomány: DN 10 - 50 / NPS 3/8" - 2"
Nyomás tartomány: PN 16 – 400 / Class 150 - 2500
Hőfok tartomány: - 60°C -tól +550°C- ig

Fő jellemzők:

  • Kúpos felületen záró szelepfej
  • Csavarozott fedél
  • Emelkedő orsós kivitel, emelkedő kézikerékkel
  • Felső zárás biztosítása
  • Karimás, menetes, hegesztő toldatos, vagy hegesztő tokos csatlakozás

Kiviteli variációk:

  • Cserélhető szelepülék
  • Elektromotoros működtetés
  • Pneumatikus működtetés

Anyagminőségek:

  • ASTM A105
  • ASTM A350 LF2
  • ASTM A182 F11
  • ASTM A182 F316(L)

Tervezési szabványok:

  • Konstrukció: API 602 / ISO 15761
  • Beépítési hosszak: ASME B16.10
  • Heg. tokos kivitel: ASME B16.11; DIN 3239
  • Heg. toldatos kivitel: ASME B16.25; EN 12627
  • Menetes kivitel: ASME B1.20.1; ISO 228
  • Karimás kivitel: ASME B16.5; EN 1092-1; GOST 12815; GOST 12821
  • Nyomáspróba: API 602; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

LE-LF


LVCS-1 típusú visszacsapószelep

API 602 szabvány szerinti kovácsolt házas visszacsapósze­lep 50 mm névleges méretig, széles nyomás-, és hőmérsék­lettartományra. Dugattyús típusú visszacsapószelep, csavar­rugó visszatérítésű záróelemmel. A szelep csak egyirányú áramlást tesz lehetővé, visszaáramlás esetén a rugóerő, illet­ve a közegnyomás hatására a szelep lezár. A szelepülék és a záróelem is Stellit 6 felhegesztéssel van ellátva a jó kopás­állóság érdekében. A ház-fedél tömítés nagy rugalmasságú spiráltömítés, magasabb nyomásoknál korrózióálló fém tömí­tőgyűrű. A visszacsapószelepek igény szerint cserélhető, be­csa­vart szelepülékkel is készülhetnek.

Mérettartomány: DN 10 - 50 / NPS 3/8" - 2"
Nyomás tartomány: PN 16 – 400 / Class 150 - 2500
Hőfok tartomány: - 60°C -tól +550°C- ig

Fő jellemzők:

  • Kovácsolt ház
  • Csavarozott fedél
  • Kúpos felületen záró, rugóvisszatérítésű záróelem
  • Karimás, menetes, hegesztő toldatos, vagy hegesztő tokos csatlakozás

Kiviteli variációk:

  • Cserélhető szelepülék
  • Vevői igény szerint

Anyagminőségek:

  • ASTM A105
  • ASTM A350 LF2
  • ASTM A182 F11
  • ASTM A182 F316(L)

Tervezési szabványok:

  • Konstrukció: API 602 / ISO 15761
  • Beépítési hosszak: ASME B16.10
  • Heg. tokos kivitel: ASME B16.11; DIN 3239
  • Heg. toldatos kivitel: ASME B16.25; EN 12627
  • Menetes kivitel: ASME B1.20.1; ISO 228
  • Karimás kivitel: ASME B16.5; EN 1092-1; GOST 12815; GOST 12821
  • Nyomáspróba: API 602; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

LVCS-1


LVCS-2 típusú visszacsapószelep

Lengő típusú visszacsapószelep széles nyomás-, és hőmér­séklettartományra. A szelep csak egyirányú áramlást tesz lehetővé, visszaáramlás esetén a záróelem saját súlya, illetve a közegnyomás hatására a szelep lezár. A szelepház kis méreteknél hegesztett, nagy méreteknél öntött kivitelű. A szelepülék és a záróelem is Stellit 6 felhegesztéssel van ellátva a jó kopásállóság érdekében. A szelepülék készülhet behegesztett, vagy cserélhető, becsavart kivitelben is. A ház-fedél tömítés nagy rugalmasságú spiráltömítés, magasabb nyomásoknál korrózióálló fém tömítőgyűrű, vagy öntömítő grafit gyűrű.

Mérettartomány: DN 50 - 150 / NPS 2" - 6"
Nyomás tartomány: PN 16 – 250 / Class 150 - 1500
Hőfok tartomány: - 60°C -tól +427°C- ig

Fő jellemzők:

  • Öntött, vagy hegesztett ház
  • Csavarozott fedél
  • Önbeálló záróelem
  • Karimás, vagy hegesztő toldatos csatlakozás

Kiviteli variációk:

  • Cserélhető szelepülék
  • Öntömítő fedél nagyobb nyomások esetén

Anyagminőségek:

  • ASTM A350 LF2; ASTM A352 LCC
  • ASTM A479 316(L); ASTM A351 CF8M

Tervezési szabványok:

  • Konstrukció: API 6D / ISO 14313
  • Beépítési hosszak: ASME B16.10
  • Heg. toldatos kivitel: ASME B16.25; EN 12627
  • Karimás kivitel: ASME B16.5; EN 1092-1; GOST 12815; GOST 12821
  • Nyomáspróba: API 6D; EN 12266-1
  • NACE-es kivitel: NACE MR0175 / ISO 15156

LVCS-2


LVCS-5 típusú visszacsapószelep

API 6D szabvány szerinti kovácsolt, vagy öntött házú tengelyszimmetrikus visszacsapó szelep széles nyomás-, és hőmérséklettartományra. A szelep csak egyirányú áramlást tesz lehetővé, visszaáramlás esetén a rugóerő, illetve a közegáramlás hatására a szelep lezár. Az áramlástanilag kedvező belső kialakítás alacsony hidraulikus veszteséget, csekély zajt, turbulenciát és eróziót eredményez. A kevés mozgó alkatrész és a kis zárási út nagyon gyors zárást tesznek lehetővé. A záróelem felhegesztéssel van ellátva a jó kopásállóság érdekében. A szelepülék készülhet felhegesztéssel, vagy cserélhető, menetes kivitelben is. A visszacsapó szelep alap kivitelben fémzárású, de vevői kérésre készülhet lágy tömítéssel is.

Mérettartomány: DN 50 - 300 / NPS 2" - 12"
Nyomás tartomány: PN 16 – 250 / Class 150 - 1500
Hőfok tartomány: - 60°C -tól +427°C- ig

Fő jellemzők:

  • Tengelyszimmetrikus konstrukció
  • Alacsony hidraulikus veszteség
  • Gyors zárás
  • Csekély zaj és turbulencia
  • Kis karbantartási igény, hosszú élettartam
  • Karimás csatlakozás

Kiviteli variációk:

  • Cserélhető szelepülék
  • Fém-fém, vagy lágytömítés

Anyagminőségek:

  • ASTM A350 LF2, vagy ASTM A352 LCC
  • ASTM A479 316(L), vagy ASTM A351 CF8M

Tervezési szabványok:

  • Konstrukció: API 6D / ISO 14313
  • Beépítési hosszak: ASME B16.10; EN 558
  • Karimás kivitel: ASME B16.5; EN 1092-1; GOST 12815; GOST 12821
  • Nyomáspróba: API 6D; EN 12266-1
  • Tömörzárás: ISO 5208 „A“ osztály lágy tömítésnél, „G” osztály fémes tömítésnél
  • NACE-es kivitel: NACE MR0175 / ISO 15156

LVCS-5

LVCS-5
